Ressourcenschonende Materialbearbeitung mit dem Hochdruckwasserstrahl

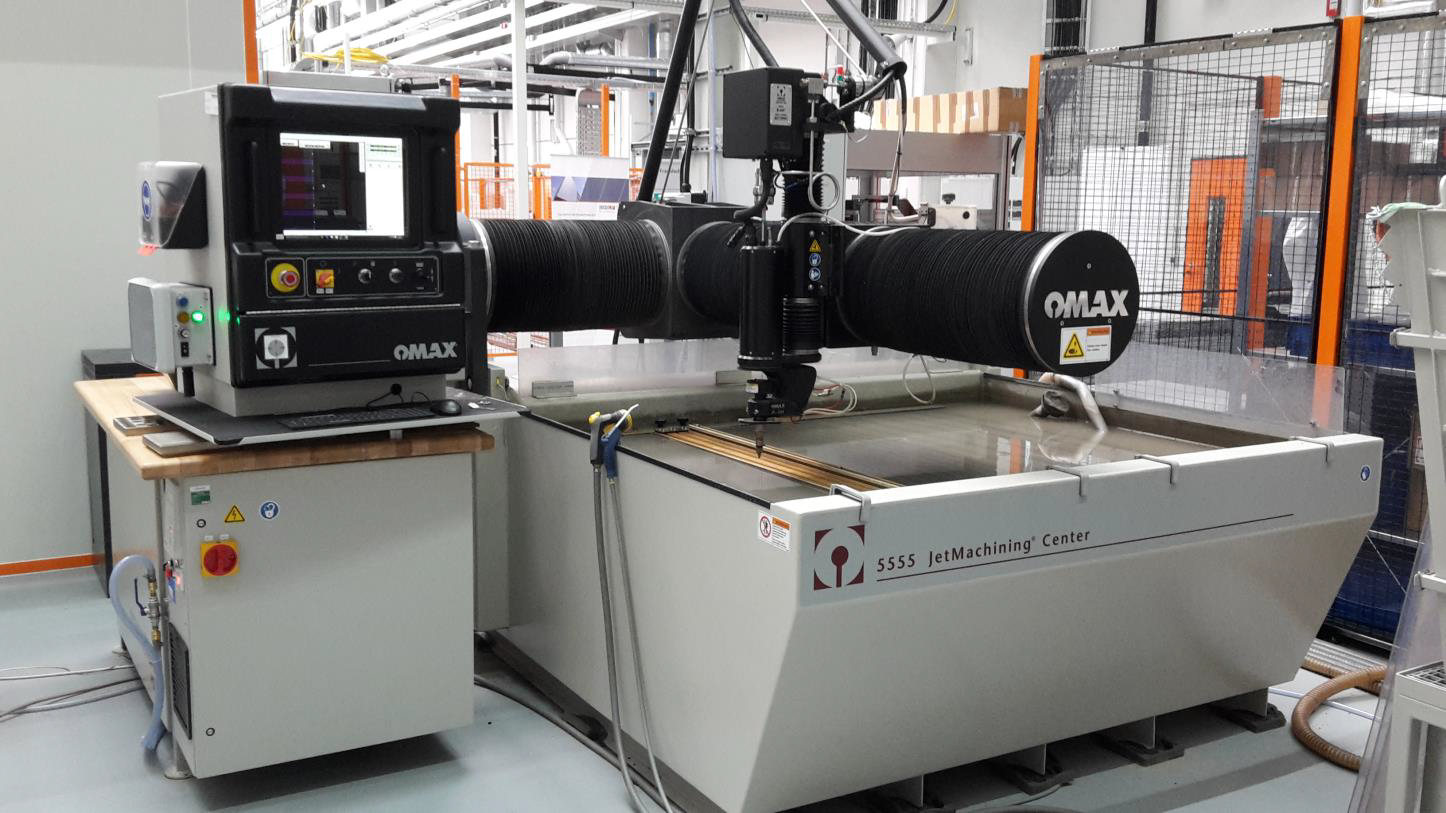

Ressourcen- und materialschonende Bearbeitung von Hochleistungswerkstoffe mit Hilde des Wasserstrahls. — Ressourcen- und materialschonende Bearbeitung von Hochleistungswerkstoffen mit Hilfe eines Wasserstrahls. *OHLF e.V.*

In der OHLF werden hauptsächlich Faserverbundwerkstoffe verarbeitet. Beim Beschnitt dieser Werkstoffe ist der Einsatz der Wasserstrahlanlage unersetzlich. Hochleistungswerkstoffe wie CFK lassen sich mit der Wasserstrahlanlage ressourcen- und materialschonend bearbeiten. Die geringe Schnittbreite des Wasserstrahls verursacht lediglich einen geringen Materialverlust, zudem erfährt das Material durch die Bearbeitung keine thermische Belastung.

Durch den Wegfall von verschleißanfälligen Werkzeugen, ist die Bearbeitung mit einem Hochdruck-Wasserstrahl kostengünstig. Auch in puncto Gesundheitsschutz bietet die Wasserstrahlschneidanlage Vorteile, giftige Dämpfe oder gesundheitsschädliche Staubpartikel werden direkt durch den Wasserstrahl gebunden und gelangen nicht in die Atemluft.

Praxisbeispiel: Reproduzierbare Beschnitte von Probekörper und Halbzeugen zur Materialcharakterisierung und Umformung von FKV-Metall-Hybriden

Im Rahmen des internationalen AiF ZIM 2+2 Forschungsprojekts „POShPro“ mit kanadischen Partnern wurde Faser-Kunststoff-Verbunde (kurz: FKV), wie Tapes oder Organobleche, in einem einstufigen Umformprozess mit Stahlblechen umgeformt, konsolidiert und gefügt. Zur Charakterisierung der Werkstoffe und Durchführung von Umformversuchen konnten Probekörper und Halbzeuge aus einer hybriden Platte, bestehend aus FKV und Stahlblechen, ohne Delaminationen oder weiteren Schädigungen an der Wasserstrahlschneidanlage getrennt werden. Durch die effiziente Programmierung des Schnittmusters konnten auch Probekörper und Halbzeuge mit unterschiedlichen Faserorientierungen zugeschnitten werden, ohne dabei die Platten auf dem Beschnittfeld der Wasserstrahlanlage umspannen zu müssen.

Standardmäßige Ausarbeiten von Zugproben aus unterschiedlichen Materialien, um deren Zugfestigkeiten prüfen und vergleichen zu können. — Standardmäßiger Zuschnitt von Zugproben aus unterschiedlichen Materialien, um deren Zugfestigkeit ermitteln und vergleichen zu können. *OHLF e.V.*

Softwareansicht mit normalen Zugstäben. *OHLF e.V.*

Technische Daten:

Präzises, sauberes und geräuscharmes schneiden komplexer Flachteile aus nahezu jedem Material auf einer Arbeitstischabmessung von 2032 x 1650 mm
Max. Werkstückgewicht 2.000 kg/m²
Winkelschneidkopf A-Jet zum Schneiden von Winkeln von 0° bis 60° sowie dynamischen Schwenken ohne XYZ-Bewegung
Wasserspiegel heb- und senkbar für Unterwasserschneiden mit Reduzierung des Lärms und Vermeidung von Spitzwasser

Anwendungsbeispiele:

Wasserstrahlschneiden von Plattenmaterial zur Probenherstellung
Besäumen von gefertigten 3D-Bauteilen mittels 5-Achs Kopf
Auch zum Säubern von Oberflächen einsetzbar
